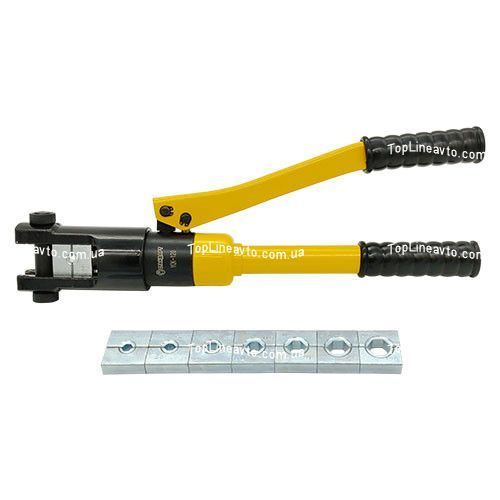

Ручной гидравлический пресс для наконечников и гильз YQK-120 (10-120 мм) СТАНДАРТ HCRT0120

В качестве рабочей воды применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.

Запрещается применять в качестве рабочей жидкости:

• коррозионно-активные вещества;
• масло с примесями воды.

Для обжатия нужно провести 11 шагов:

1. Удалить изоляцию необходимой длины из кабеля или провода.
2. Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
3. Вынуть вот из головки.
4. Установите полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
5. Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
6. Установите вот в головку.
7. Возвратят винт в положение « ON» (поворот по часовой стрелке на 180°).
8. Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимайте гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещайте ручку.
9. Возвратят винт в положение « OFF» (против часовой стрелки на 180°).
10. Выньте опрессованный проводник из матрицы (если надо достать вот из головки).
11. Свести ручки агрегата.

Меры предосторожности

• запрещается работать с проводами, находящимися под напряжением и разбирать изделия во время проведения обжатия;
• если эксплуатация долго не производилась, следует заменить рабочую жидкость;
• в случае течи гидравлического масла в процессе обжатия немедленно поверните винт в положение « , извлеките провод из матрицы и сведите ручки;
• в процессе хранения:
  • среда не должна содержать коррозионно-активных веществ;
  • изделие заправлено рабочей жидкостью;
  • головка обработана консервационной смазкой.
